一、设备用途及原理介绍

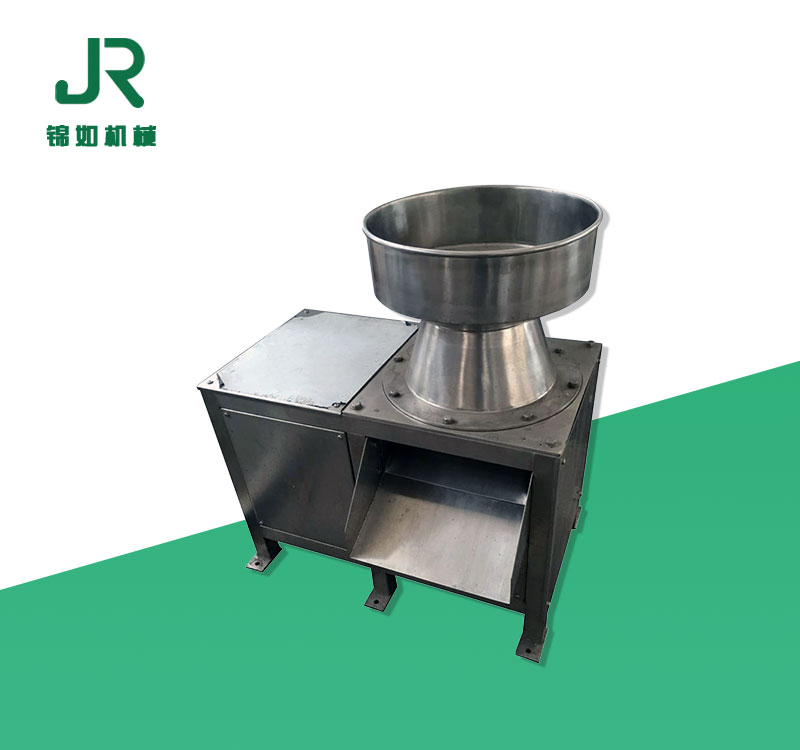

HFS 型锥盘式粉碎机可将新鲜的椰子肉磨碎成颗粒状的机械，该粉碎机可根据需求调节粉碎后椰蓉产品的大小规格。具有操作简单方便、易清洗、坚固耐用等特点。

使用时电动机13经过电机轴轮带动从动轴6将动力传给锥盘3并且带动锥盘3旋转，椰子果肉经进料斗1放入带有螺旋粉碎箱2内，在锥盘3旋转和螺线的作用下，放入螺旋粉碎箱2的椰子果肉对锥盘3相互产生一定的压力，由于锥盘3上分布着若干带齿刀片，而带齿刀片在锥盘1的旋转下，形成对椰子果肉的切削、击打、磨压，从而将椰子果肉粉碎即可成为椰蓉，受锥盘3离心力和螺线的作用，椰蓉从锥盘3和螺旋粉碎箱2的间隙中排出到出料斗8。

锥盘 3、从动轴6、连接总成7、粗细调节螺母18、电动机轮15、电动机 13连成一体，通过调节粗细调节螺母18可以使连接总成7上下移动，从而移动锥盘3,达到调节锥盘3与螺旋粉碎箱2之间的间隙，即可调节粉碎椰子果肉粉碎成为椰蓉的粗细，机器外壳由不锈钢板包装，调节机脚10可对整个机器水平和高低进行调节，同时起到一定的减震作用。

二、技术参数

三、安装方法及停开机

将机器放在一稳固的地方，调节机脚10使机器至水平位置，拧开任一外包螺丝接上接地线，打开电机侧外包盖板将电机接上电源及开关后即可启动试转，方向以粉碎室螺旋下旋方向(即锥盘为逆时针方向)为转向。在运转中可对机器冲洗干净后即可正常使用，当粉碎完毕后，在运转中用水将机器冲洗干净后，即可切断电源停机。

四、故障分析

机器按照正常操作程序运转的情况下，极少会产生故障。常见故障及原因分析如下:

五、易损耗零件更换

a、更换刀片

粉碎刀片为易损耗零部件，当连续使用一段时间或发现机器产量明显下降时候，建议更换粉碎机的刀片。更换刀片时，请专业工程技术人员在说明书或厂方指导下更换刀片，所换刀片为厂方提供的原厂配件，禁止随意更换非原厂配件。更换流程按以下步骤进行。

b、轴承更换

轴承的使用寿命较长，一般不需更换，当机器运转有强烈噪音时候，建议更换轴承。

轴承更换时，请专业工程技术人员在说明书或厂方指导下更换。该粉碎机在上面有两个SKF6211封密轴承，下方有一个SKF6309密封轴承。更换时候，请拆下粉碎室2及下部外包不锈钢挡板，用专用工具将锥盘3拉出，将机器放到成90度，马达在下，轴承套7和6在上，松开16、17上下紧固螺钉，拿下转到皮带轮9，旋松调节齿轮18，将轴承套7从机架12中抽出，拿下防水密封圈4和防尘盖5，取出轴承套两头的内卡簧，将皮带轴端轴头垫上硬物，用锤用力敲打直至将轴和轴承从上面取出，再将轴上卡簧取下，敲出旧轴承换上新的，再恢复原样即可。
